Hướng dẫn chi tiết cách đọc bản vẽ kết cấu cơ khí
Đối với các kỹ sư cơ khí, việc đọc hiểu bản vẽ cơ khí là vô cùng quan trọng. Bởi khi đọc được bản vẽ, người kỹ sư mới hiểu rõ thông tin về các chi tiết máy móc giúp việc gia công, chế tạo, lắp ráp, bảo dưỡng diễn ra nhanh chóng, chính xác hơn. Hôm nay các bạn hãy cùng chúng tôi tìm hiểu cách đọc bản vẽ kết cấu cơ khí hiệu quả nhất nhé!
1. Vậy bản vẽ cơ khí là gì?
Bản vẽ cơ khí còn có tên gọi khác là bản vẽ kỹ thuật. Một người kỹ sư muốn hiểu rõ về chi tiết máy móc, cách vận hành, sản phẩm sản xuất ra phải biết cách đọc bản vẽ kết cấu cơ khí.

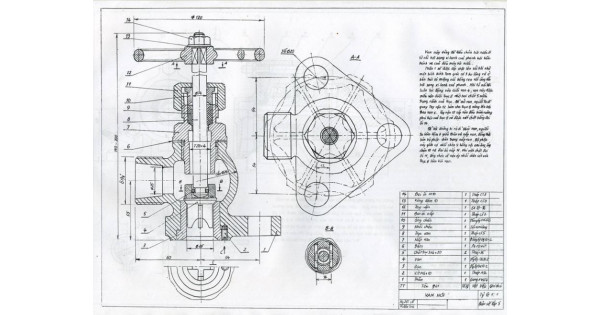

Bản vẽ kết cấu chi tiết nhất
2. Phân loại bản vẽ cơ khí
Hiện nay bản vẽ cơ khí được chia thành 4 loại:
- Bản vẽ chi tiết
- Bản vẽ lắp ráp (hay còn gọi là bản vẽ kết cấu)
- Bản vẽ tháo rời
- Bản vẽ sơ đồ
Hôm nay chúng tôi sẽ giới thiệu đến mọi người thông tin về bản vẽ kết cấu. Bản vẽ kết cấu diễn tả hình dáng, kết cấu của một nhóm bộ phận hoặc một sản phẩm và vị trí tương quan các chi tiết. Bản vẽ kết cấu được sử dụng trong thiết kế, lắp ráp các chi tiết sản phẩm.
3. Hướng dẫn cách đọc bản vẽ kết cấu cơ khí
Trên bản vẽ chi tiết bao gồm các nội dung:
- Các hình biểu diễn
- Các thông số kích thước
- Các yêu cầu kỹ thuật
- Khung bản vẽ, khung tên
Bước 1: Đọc thông tin tổng quan trong bản vẽbảng vẽ
Trong khung tên bản vẽ có rất nhiều thông số quan trọng như tên chi tiết, vật liệu, tỷ lệ biểu diễn, người vẽ,… Những thông tin này sẽ giúp kỹ sư nắm được tổng quan chi tiết cơ bản nhất trong bản vẽ. Từ việc nắm rõ thông tin tổng quan sẽ giúp việc đọc thông tin chi tiết ở bước sau được dễ dàng hơn.
Thông tin thể hiện trong khung tên
Bước 2: Phân tích các hình chiếu biểu diễn trong bản vẽ
Xem xét các hình biểu diễn có trong bản vẽ theo thứ tự từ trái sang qua phải và xác định đâu là hình chiếu chính, hình chiếu cắt. Sau đó phân tích sự liên quan giữa các hình chiếu và xác định hình dạng một cách chi tiết cẩn thận. Các hình chiếu này sẽ giúp kỹ sư hiểu rõ quan hệ lắp ráp giữa các chi tiết với nhau.
Bước 3: Đọc và phân tích các kích thước
Nhiệm vụ ở bước này là đọc và phân tích kích thước chi tiết. Một bản vẽ kết cấu sẽ có kích thước quan trọng và kích thước tham khảo. Kích thước tham khảo được ghi trong ngoặc kép còn kích thước quan trọng được để vào ô vuông. Ngoài ra chúng ta cũng nên chú ý đến kích thước tròn của các lỗ phi.
Bước 4: Đọc các yêu cầu kỹ thuật, xác định độ nhám bề mặt, dung sai chi tiết
Đây là bước cuối cùng trong cách đọc bản vẽ kết cấu cơ khí. Người kỹ sư sẽ xác định độ nhám bề mặt của các chi tiết gia công. Độ nhám của chi tiết sẽ được thể hiện ngay ở hình biểu diễn hoặc ở góc trên bên phải của bản vẽ. Thông qua việc xác định các yêu cầu kỹ thuật, ta sẽ định hình được phương pháp gia công để sản phẩm đạt yêu cầu.
Thông qua bài viết trên, chúng tôi đã giới thiệu đến các bạn cách đọc bản vẽ kết cấu cơ khí một cách chi tiết nhất. Hi vọng với những thông tin bổ ích trên, các bạn đã có thêm cơ sở để dễ dàng đọc được bản vẽ cơ khí chính xác nhất. Nếu quý khách hàng có nhu cầu dịch vụ về cơ khí - nội thất - xây dựng, hãy liên hệ ngay với Tín Phát để nhận được tư vấn chi tiết nhất.
